בדיקת חוצות חוצות



(2) סוגים ישימים

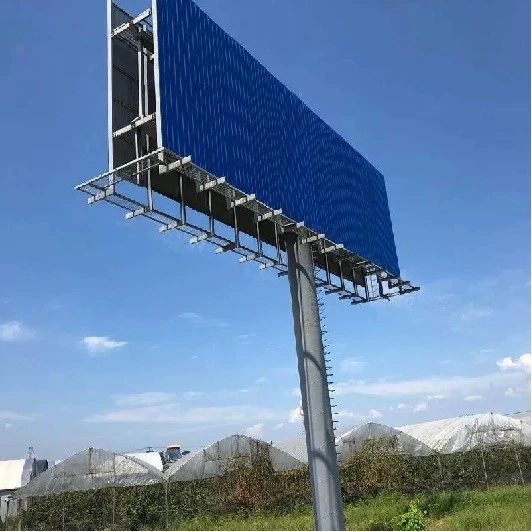

שלט חוצות אחד עמודה, שלט חוצות כפול, שלט חוצות מסבך, שלט חוצות צמוד על הקיר, שלט חוצות צמוד גג, שלט חוצות רצפה, שלט חוצות לד תצוגת LED (גוף ראשי של מבנה פלדה).



(3) עקרונות ליבה של בדיקה

בדיקה לא הרסנית היא הגישה העיקרית, עם בדיקת נזקים קלים כהשלמה, כדי למנוע נזק משני למבנה שנגרם מהבדיקה;

לתת עדיפות לאיתור אזורי מתח מרכזיים;

שילוב של זיהוי סטטי וסקירת עומס רוח דינמית, תוך התחשבות במצב הנוכחי וכושר הנשיאה בתנאי מזג אוויר קיצוניים;





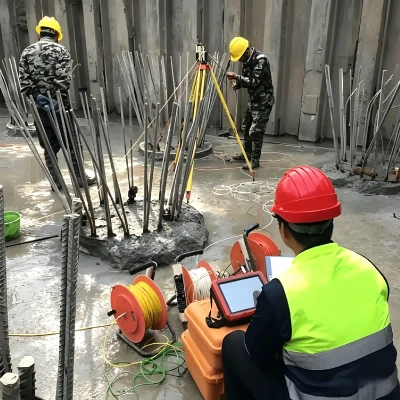

(1) זיהוי אובייקטים בסיסי ותלוי

מראה בסיסי וזיהוי פגמים

בדוק אם יש סדקים, רפיון, אובדן פינות וחיזוק חשוף בתשתית הבטון, ורשום חללים או סדקי התיישבות בנקודת המגע בין היסוד לקרקע; איתור סדקים, נזילות ונזקים מבניים בקירות/תומכי הגג, וחקור את הנזק לבניין הראשי שנגרם עקב עומס נוסף של שלטי חוצות.



גיאומטריה בסיסית וזיהוי דפורמציה

שימוש במפלס לאיתור ההתיישבות הכוללת וההתיישבות הבלתי אחידה של היסוד, מדידת גובה המשטח העליון של הקרן וחישוב הפרש ההתיישבות

בדיקת מערכת בריח/עוגן יסוד: בדיקת מפרטי בדיקה, כמות, עומק קבורה ואימות עקביות עם ערכי התכנון; בדוק את מצב חיבורי הברגים: ברגים רופפים, חלודה וחוטים פגומים;

בדיקת חוזק בטון בסיסית;

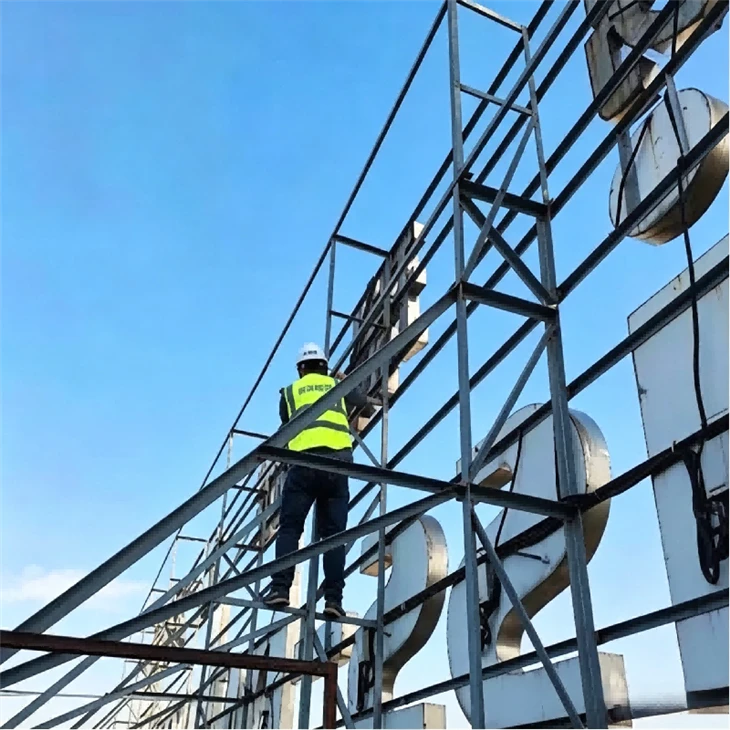

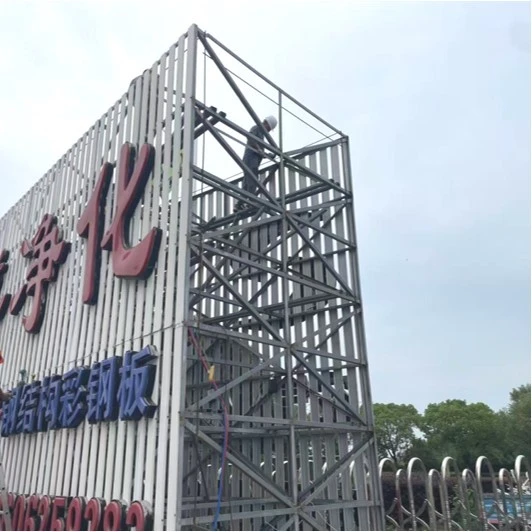

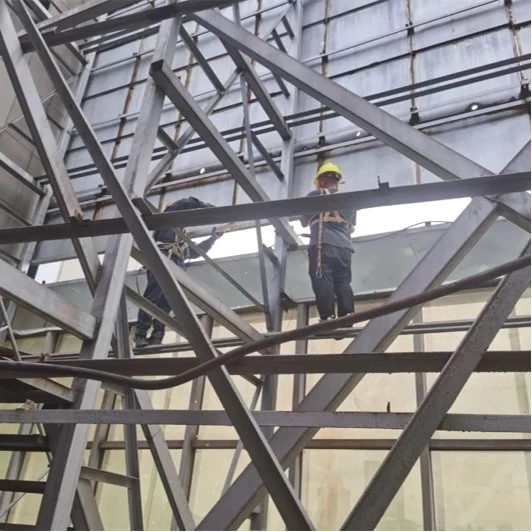

(2) בדיקת מבנה פלדה ראשית

זיהוי מראה ונזקים של רכיבים

בדוק את סדקי פני השטח, בורות, עיוותים ושריטות של עמודים/קורות/מסבכים;

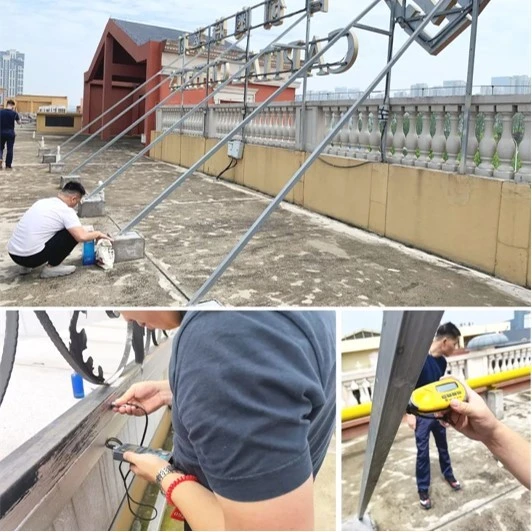

זיהוי קורוזיה ואובדן חתך של פלדה

בדיקת תקינותם של ציפויים נגד קורוזיה-: קילוף, התקלפות, אבקה וטווח בעבוע; זהה את עובי הדופן/גודל החתך בפועל של השטח הקורוזיבי של הפלדה וחשב את שיעור אובדן החתך;

מידות גיאומטריות עיקריות וזיהוי דפורמציה

סקירת כיתה פלדה;



(3) זיהוי צומת חיבור

זיהוי צומת ריתוך

מיקומי בדיקה: ריתוך חיבור בין עמודים וקורות, ריתוך צומת מסבך, ריתוך חיבור בין תומכי לוח וגופים ראשיים, ריתוך חיבור בין סולמות לגופים ראשיים;

בדיקת מראה: פגמים כגון גובה עודף ריתוך, חתך חתך, ריתוך לא שלם, נקבוביות, הכללת סיגים וכו';

בדיקה לא הרסנית: בדיקות אולטרסאונד (UT) משמשות לאיתור פגמים פנימיים בריתכות מפתח תחת לחץ.



זיהוי צומת בריח בחוזק גבוה

בדיקת חלקים: ברגי צומת מסבך, ברגי תיקון קורות רוחב, ברגי אוגן שחבור עמודים, ברגי תמיכה ללוח;

בדיקת מראה: בדוק אם יש קורוזיה של הברגים, נזקי הברגה ואטמים חסרים, זהה שברים של הברגים, החלקת הברגים והידוק משטח האוגן

בדוק את המפרט, הכמות ועומק הקבורה של ברגי התפשטות/בריחי עוגן כימיים, וודא את עקביותם עם ערכי התכנון; זיהוי ההתנגדות-לשליפה של ברגי עוגן; זהה את הסיכון של ניתוק שלטי חוצות מקירות/גגות שנגרם על ידי ברגי עיגון רופפים.



(4) בדיקת לוח פרסום ומתקן תאורה

אמנם לוחות פרסום ומתקני תאורה אינם נושאים את העומס העיקרי, אך הם משפיעים ישירות על בטיחות הציבור ומהווים נקודות עומס נוספות הדורשות בדיקה מיוחדת



זיהוי פאנל פרסום

זהה את הנזק, ההזדקנות והעיוות של הלוח, וחקור את הסיכון להרמה תחת רוחות חזקות;

בדוק את מצב הקיבוע של גופי התאורה, זהה כל רפיון או קורוזיה; בדוק את אמינות הריתוך/חיבור הברגים של תושבת המנורה, כמו גם את הכיפוף וחוסר היציבות של התושבת עצמה; בדוק את הקיבוע וההגנה של הכבלים, וחקור את הסיכון לדליפה הנגרמת משחיקה וחשיפה של הכבלים.



(5) בדיקת מערכת חשמל

איתור בידוד ודליפות; זיהוי התנגדות הבידוד של המעגל,; בדיקת הגנה מפני ברקים ומערכת הארקה; בדוק את האמינות של החיבור של מעצר ברק (כובע עליון, מוט ברק); זהה את החיבור בין מוליך ההארקה לגוף הראשי של לוח המודעות, ומדוד את ערך התנגדות ההארקה;



(6) אימות ביצועים כלליים וכושר נשיאה

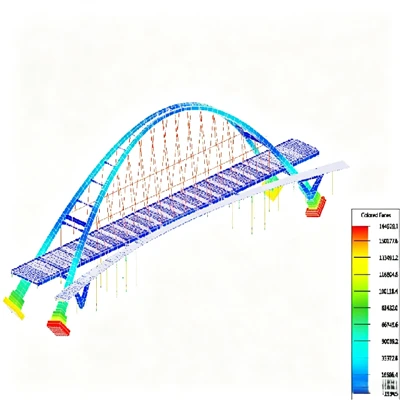

בהתבסס על הפרמטרים בפועל של הרכיבים, מצב החיבור ומאפייני החומר שזוהו באתר, בשילוב עם העומס הנוכחי, נעשה שימוש בתוכנה מקצועית (PKPM, MIDAS/GEN) למידול ואימות, המהווה את הליבה של הערכת הבטיחות הכוללת:



חישוב עומס:

עומס מת, עומס חי, עומס מיוחד

פריטי אימות ליבה: כושר נשיאה דחיסה וכפוף של מבנה הפלדה הראשי, סקור את יחס הלחץ של כל רכיב; יכולת נשיאה בסיסית נגד משיכה, נגד התהפכות ומניעת החלקה; אימות יציבות כללית של התנגדות הרוח, חוקרת את הסיכון להיפול תחת רוחות חזקות; שלט החוצות המצורף צריך לאמת את חוזק החיבור עם הבניין הראשי.
